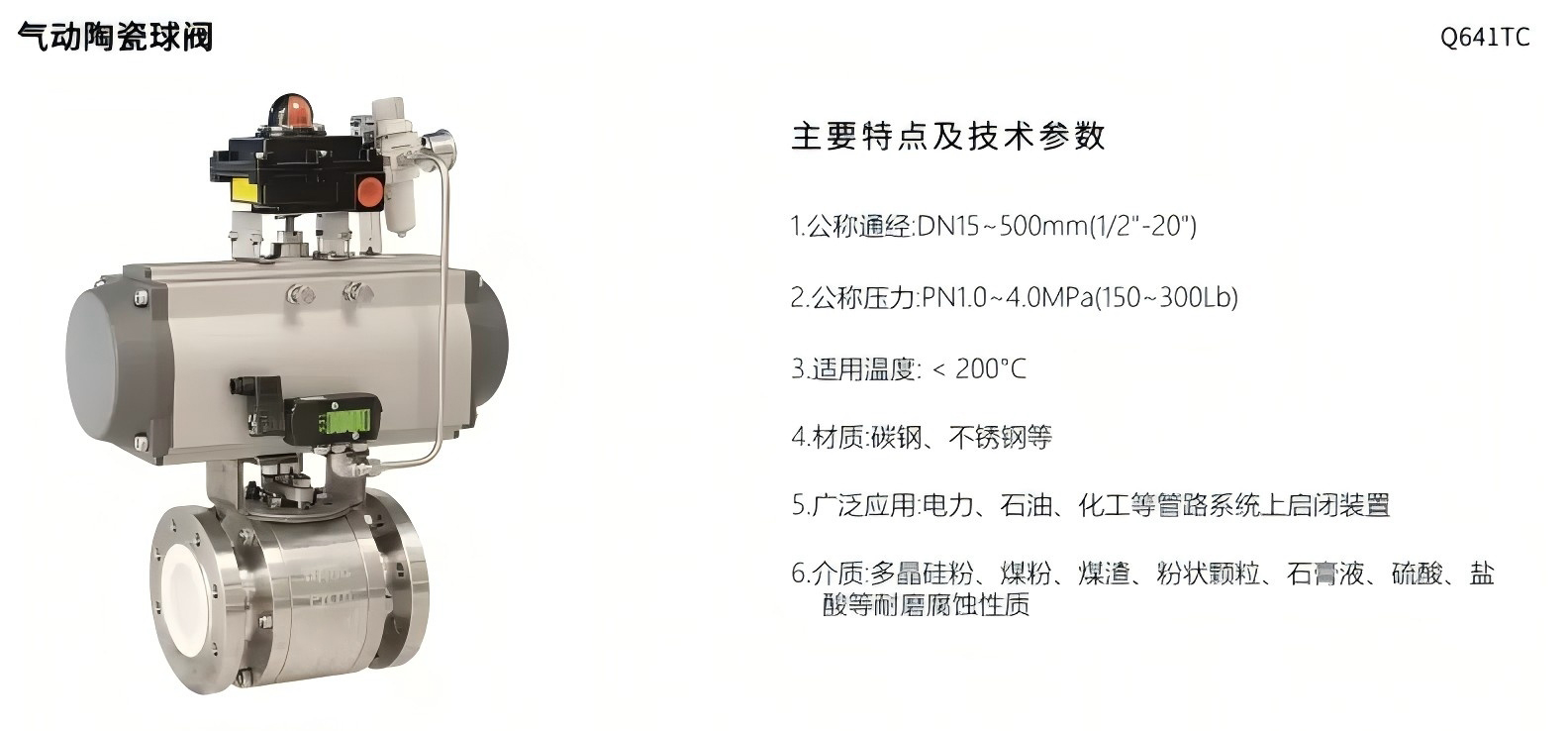

气动陶瓷球阀

良名阀门 > 产品中心 > 正文



主要外形尺寸（单 位 ：mm）
公称压力 公称通径DN 连接尺寸 密封面 法兰厚度C
结构长度L 法兰外径D 螺栓孔中心圆 螺栓孔径d 癞栓 D1 f
蚓n 螺纹规格
PN1.0MPa(10bar) 15 130 95 65 14 4 M12 46 2 14
20 130 105 75 14 4 M12 56 2 16
25 140 115 85 14 4 M12 65 2 16
32 165 140 100 18 4 M16 76 2 18
40 165 150 110 18 4 M16 84 2 18
50 203 165 125 18 4 M16 99 2 20
65 222 185 145 18 4 M16 118 2 20
80 241 200 160 18 8 M16 132 2 20
100 305 220 180 18 8 M16 156 2 22
125 356 250 210 18 8 M20 184 2 22
150 394 285 240 18 8 M20 211 2 24
200 457 340 295 22 8 M20 266 2 24
250 533 395 350 22 12 M20 319 2 26
PN1.6MPa(16bar) 25 140 115 85 14 4 M12 65 2 16
32 165 140 100 18 4 M16 76 2 18
40 165 150 110 18 4 M16 84 2 18
50 203 165 125 18 4 M16 99 2 20
65 222 185 145 18 4 M16 118 2 20
80 241 200 160 18 8 M16 132 2 20
100 305 220 180 18 8 M16 156 2 22
125 356 250 210 18 8 M16 184 2 22
150 394 285 240 22 8 M20 211 2 24
200 457 340 295 22 8 M20 266 2 24
250 533 405 350 26 12 M24 319 2 26
