氮用截止阀

良名阀门 > 产品中心 > 正文



实验压力
公称压力PN
(MPa)		 试验压力(MPa)
壳体强度试验 密封试验
1.6 2.4 1.76
2.5 3.75 2.75



主要零件材料
产品类型 零件名称
阀体、阀盖 阀杆 填料 密封面 垫片 紧固件
J41B-16/25C 铸钢 碳钢/不锈钢 聚四氟乙烯 巴氏合金 石棉橡胶板   优质碳钢
J41B-16/25Q 球墨铸铁
J41B-16/25K 可锻铸铁

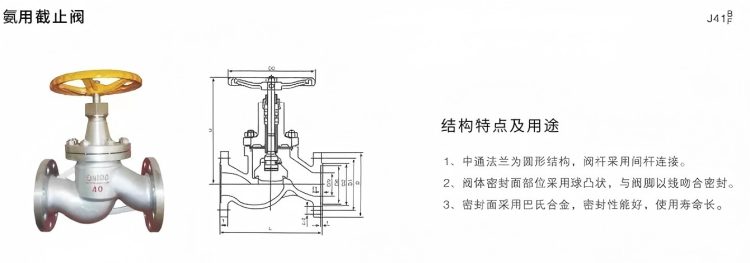

主要外形及连接尺寸
产品型号 公称通径
DN(mm)		 主要外形尺寸及连接尺寸
D D1 D2 D6 b f2 Z-d H D0
J41B-16C
J41B-16Q
J41B-16K		 DN 10 130 90 60 40 35 14 2 4 4-14 196 120
DN 15 130 95 65 45 40 14 2 4 4-14 196 120
DN 20 150 105 75 55 51 16 2 4 4-14 196 140
DN 25 160 115 85 65 58 16 2 4 4-14 204 160
DN32 180 135 100 78 66 18 2 4 4-18 208 160
DN 40 200 145 110 85 76 18 3 4 4-18 248 200
DN 50 230 160 125 100 88 20 3 4 4-18 248 200
DN 65 290 180 145 125 110 22 3 4 4-18 321 240
DN 80 310 195 160 135 121 24 3 4 8-18 325 240
DN 100 350 215 180 155 150 24 3 4.5 8-18 371 280
DN125 400 245 210 185 176 26 3 4.5 8-18 400 320
DN 150 480 280 240 210 204 26 3 4.5 8-23 432 320
DN 200 600 335 295 265 260 30 3 4.5 12-23 654 400
DN250 650 405 335 320 313 32 3 4.5 12-25 745 500
DN 300 700 460 410 375 364 34 3 4.5 12-25 852 600
J41B-25C/40C
J41B-25Q/40Q
J41B-25K/40K		 DN 10 130 90 60 40 35 16 2 4 4-14 196 120
DN 15 130 95 65 45 40 16 2 4 4-14 196 120
DN 20 150 105 75 55 51 26 2 4 4-14 196 120
DN 25 160 115 85 65 58 18 2 4 4-14 201 120
DN32 180 135 100 78 66 18 2 4 4-18 208 120
DN 40 200 145 110 85 76 20 2 4 4-18 248 160
DN 50 230 160 125 100 88 20 3 4 4-18 248 160
DN 65 290 180 145 125 110 22 3 4 8-18 321 240
DN 80 310 195 160 135 121 24 3 4 8-18 325 240
DN 100 350 230 190 160 150 24 3 4.5 8-23 371 280
DN125 400 270 220 188 176 30 3 4.5 8-25 400 320
DN 150 480 300 250 218 204 30 3 4.5 8-25 432 320
DN 200 600 360/375 310/320 278 260 30/34 3 4.5 12-26/12-30 654 400
DN 250 650 425/450 370/385 332 313 32/38 3 4.5 12-30/12-33 745 500
DN300 750 485/515 430/450 390 364 34/42 3 4.5 16-30/16-33 852 600
