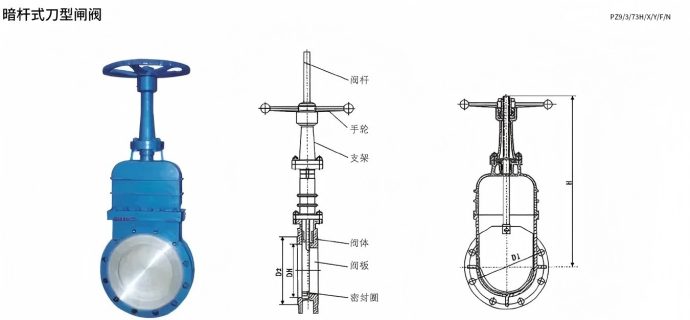

暗杆式刀型闸阀

良名阀门 > 产品中心 > 正文



主要零部件材质
阀体、上盖 碳钢、不锈钢
阀板 不锈钢
阀杆 不锈钢
密封圈 橡胶、四氟、不锈钢、硬质合金



主要性能范围
公称压力 PN
壳体试验 1.5xPN
密封试验 1.1xPN
工作温度 橡胶≤80℃、四氟密封≤180℃、硬密封≤425℃
适用介质 纸浆、污水、煤煤气等



主要连接尺寸（单位：mm）
PN10
DN D D1 D2 D0 N-Th d H1
50 48 165 125 99 180 4-M16 018 292
65 48 185 145 118 200 4-M16 018 320
80 51 200 160 132 200 8-M16 018 348
100 51 220 180 156 240 8-M16 018 395
125 57 250 210 184 260 8-M16 018 450
150 57 285 240 211 280 8-M20 023 504
200 70 340 295 266 300 8-M20 023 617
250 70 395 350 319 320 12-M20 023 758
300 76 445 400 370 350 12-M20 023 857
350 76 505 460 429 400 16-M20 023 946
400 89 565 515 480 450 16-M24 027 1023
450 89 615 565 530 500 20-M24 027 1091
500 114 670 620 582 500 20-M24 027 1148
550 l14 725 680 638 20-M27 030 Gear
600 l14 780 725 682 20-M27 030 Gear
700 127 895 840 794 24-M27 030 Gear
800 127 1015 950 901 24-M30 030 Gear
900 127 1115 1050 1001 28-M30 030 Gear
1000 149 1230 1160 1112 28-M33 030 Gear
1100 149 1340 1260 1220 28-M33 030 Gear
1200 156 1455 1380 1328 32-M36 030 Gear
1350 171 1630 1540 1480 36-M39 030 Gear
1400 171 1675 1590 1530 36-M39 030 Gear
1500 198 1795 1705 1640 40-M39 030 Gear
1600 198 1915 1820 1750 40-M45 030 Gear
1800 219 2115 2020 1950 44-M45 030 Gear
2000 250 2325 2230 2150 48-M45 030 Gear
